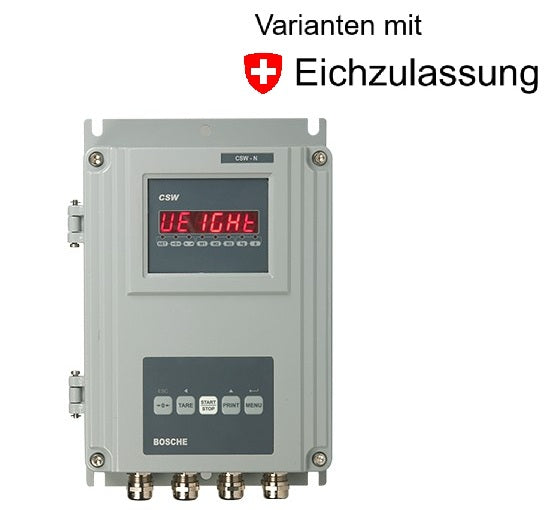

wagecontroller-csw
BeschreibungDas Wägeterminal CSW ist ideal für einfache und komplexe Füll- und Dosieranwendungen. Es ist ideal für Siloverwiegung, Behälterverwiegung, Dosierverwiegungen geeignet.
Das CSW ist ein hochpräzises Wägeterminal. Es gibt zuverlässig Gewichtswerte schnell und präzise wieder. Das Wägeterminal verfügt über analoge und digitale Ausgänge, welche stabile Messinformationen liefern. Programmierbare Relaisausgänge und zwei digitale Logikeingänge sind ebenfalls serienmäßig vorhanden. Der Analogausgang liefert proportional zum Gewicht ein Analogsignal, welches von einer SPS oder einem PC verarbeitet werden kann.
Vom CSW lassen sich Ventile und Einfüllvorrichtungen direkt steuern – auch ohne kostspielige SPS.
Füll- und Dosiervorgänge basieren auf Geschwindigkeit. Die hohe A/D-Umwandlung von 300 Werten pro Sekunde, ermöglicht das genaue und schnelle ermitteln von Gewichtsdaten. Die schnelle Aktualisierung hält mit der Prozessgeschwindigkeit mit. Der Indikator ist ideal für Dosier- und Rührvorgänge geeignet.
Das CSW Wägeterminal verfügt über eine 6-stellige Gewichts- und Serviceanzeige. Durch die gut lesbare, helle LED-Anzeige kann der Gewichtswert direkt vor Ort kontrolliert werden. Die fünf Bedientasten ermöglichen eine einfache Bedienung.
Der Wäge-Controller ist in einem robustem, widerstandsfähigem Aludruckgussgehäuse mit Schutzart IP64. Es können sowohl 4- als auch 6-Leitertechnik Wägezellen angeschlossen werden.
Die Kommunikation erfolgt über eine RS485-Schnittstelle bis zu 32 im Bus anschließbar . Die zweite serielle Schnittstelle RS 232 ist ebenso serienmäßig. Eine Vielfalt der verfügbaren Schnittstellen ermöglicht eine einfache und sichere Integration von Wägesystemen an jedes Automatisierungssystem.
| A/D Wandler | 24 bit (16.000.000 Teile), 4.8kHz |
| Wägezellenspeisung | 5 V DC / 120 mA |
| Leistung | 5 W |
| Versorgungsspannung der Eingänge | 5- 24 VDC, |
| Max. Zählerschritte | ± 999999 (mit Messbereich +/-10mV = Empf. 2mV/V) |
| Linearität | < 0,01% vom Bereich |
| Temperaturdrift (des Analogausgangs) | 0,0005 (0,003) % vom Bereich / °C |
| Anzahl der Wägezellen ( parallel angeschlossen) | Max. 8 á 350 Ω oder 16 á 700 Ω (4-Leitertechnik) |
| Messbereich | ± 39 mV |
| Max. Empfindlichkeit der Wägezellen | ± 7 mV |
| Max. Konvertierungen pro Sekunde | 300 Konvertierungen/s. |
| Display | 6 Ziffern, 7 Segmente, LED rot + 6 Status LED's |
| Dezimalstellen | 0-4; 0.01, 0.001, 0.0001 |
| Auflösung Anzeige - einstellbare Inkremente | x 1 x 2 x 5 x 10 x 20 x 50 x 100 |
| Status Symbole | Null, Tara, Speicherstatus |
| Messbereich | -1mv ~ +14 mv |
| Tastatur | Tastenblock mit 5 Tasten zur Steuerung der Waagenfunktionen |
| Digitalfilter | 0,012...7 sek |
| Wandlungsrate | 5 - 300 Hz |
| 2 x digitale optisch isolierte Eingänge | 5 - 24VDC PNP |
| 1 x Analogausgang; optisch isoliert, 16 bit | 0 / 4 ... +20 mA bei max. 300 Ω -10 / -5 ...0... +5 / +10 V DC bei min. 10 kΩ |
| 3 x logische Relais-Ausgänge | max. 115 VAC / 150mAC |
| 1 x serielle Schnittstelle 485 | 10 ... 300 Hz (TXRS485 / TDRS485) |
| Baudrate | 2.400, 4.800, 9.600, 19.200, 38.400, 115.200 |
| Betriebstemperatur | - 20 ... + 60 °C |
| Lagertemperatur | - 30 ... + 80 °C |
| Feuchtigkeit | max. 85% r.F, nicht kondensierend |
| Abmessung (B x T x H) | 250 x 190 x 90 mm |
